Note technique Client : SPCA Barcroft Affaire : GMP



Objectifs et fonctions de l’application

Ce projet a consisté à réaliser la supervision et le batch control d’une des unités de production d’alumine de la société SPCA Barcroft, implantée à Septeme, Bouches-du-Rhone.

Cette unité comprend un réacteur de 16000 L, deux dilueurs de 30000 L chacun, une cuve de préparation de 24000 L, deux cuves tampons et trois cuves de stockage.

L'application doit, en outre, pouvoir intégrer dans le futur l'arrivée de nouvelles unités de production, réacteurs, cuves et autres ressources.



Rôle de PCA dans cette affaire

PCA a été en charge des postes suivants :

Structure de l'application orientée batch (suivant norme S88)

Développement de la supervision (Intouch)

Ecriture des modèles batch (Inbatch)

Les ressources mises en oeuvre  :

2 personnes pendant trois mois (de Novembre 1999 à Janvier 2000)



Produits hardware

Postes clients batch et supervision InTouch

1

I/O serveurs redondants

2

Pilotes InBatch redondants

2

Automate SIMATIC S7

1



  Dimensionnement Software

InBatch 7.0

35 phases

InTouch 7.0

2500 tags

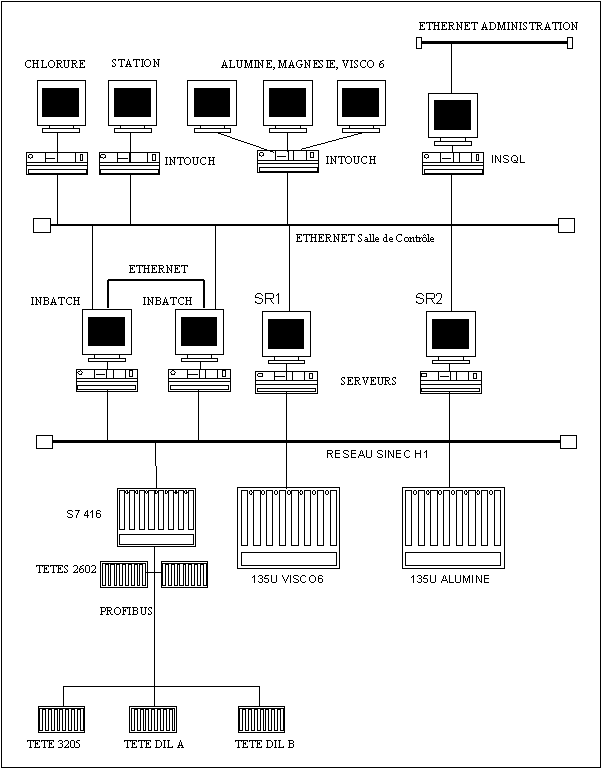

  Architecture globale du système

Architecture du système
